電氣設計的3D新趨勢
對于SOLIDWORKS用戶,無論是工程設計還是控制柜制造,SOLIDWORKS Electrical 3D 幫助您通過SOLIDWORKS菜單實現3D模型和自動化設計的數據共享。
它幫助您快速高效的完成零件在機械設備中的放置,同樣可以快速創建3D零件并確保數據一致。
SOLIDWORKS Electrical 3D與SOLIDWORKS Electrical 2D分享同一個數據庫,完成同步設計。實時信息通訊工具方便項目不同設計部門間的協同工作。
3D布局及數據模塊幫助您快速完成3D裝配體或機柜的設計,添加3D零件;端子排的設計...結構檢查以及實現數據同步更新。2D工程圖DWG格式圖紙自動添加至項目文件中。 SOLIDWORKS Electrical 3D布局及數據模塊與SOLIDWORKS所有版本兼容: Standard / Professional / Premium
3D柜內或與機械設備間自動完成電纜布線,并自動尋找最短布線路徑。
3D 布線及電纜模塊(需要SOLIDWORKS Routing)允許自動生成柜內或與 機器間的電纜布線,并自動優化和計算電纜和線的長度。
設備間的接線關系是如何在SOLIDWORKS中被識別的呢?
基于 SOLIDWORKS 無縫集成開發的SOLIDWORKS Electrical 3D模塊,允許將電氣原理圖中的數據同步共享到三維裝配體中,從而可以實現三維電氣設備的自動布線,并同步導出線長清單到外部電氣項目中。
功能:
項目協同設計
避免機械和電氣工程師繁瑣的校對、碰頭、交流,通過共享項目數據,同步進行電氣和結構設計;協同設計不僅體現在同一平臺工具的應用,還體現在電氣原理圖中設備與SOLIDWORKS 裝配體中3D模型數據同步關聯與共享。

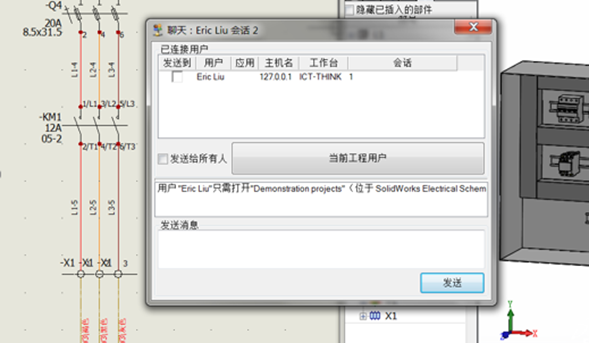

信息交流
用戶間可以實時聊天交流,討論設計修改與確認,整個過程不需要離開SOLIDWORKS Electrical 2D / SOLIDWORKS Electrical 3D環境,通過聊天工具直接進行交流,確保設計的同步和減少設計錯誤發生的概率。

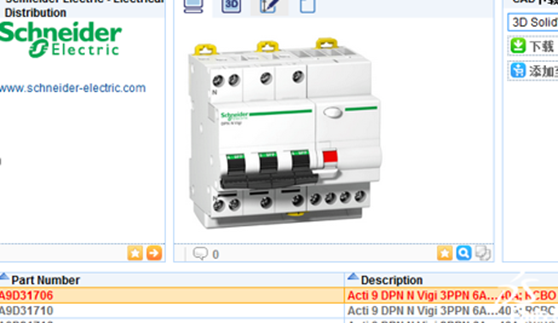

上百萬3D模型
SOLIDWORKS Electrical 3D門戶中包含由 TraceParts S.A 公司提供的百萬3D零件模型供SWE用戶下載使用,讓您輕松快速完成高質量的設計。
3D智能零件,可以自動完成零件間的配合參考,節約寶貴的設計時間。
節約您的大量設計時間,規避常見設計錯誤的發生,提高團隊的協同工作能力!
電線/電纜自動布線,避免錯誤
根據原理圖中設備接線規則,自動進行3D點對點的布線。根據路徑避讓規則,有效的控制電線電纜的自動布線方向,充分利用柜內/設備空間,大幅度的節約現場布線環節的時間與成本,尤其是線槽填充率,線纜長度的精確統計。
自動最優化點到點的走線
自動電纜避讓走線
自動計算線槽填充率

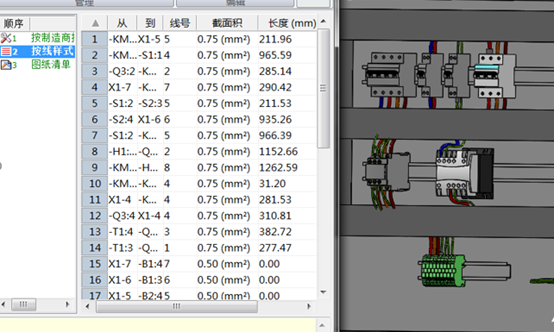

自動計算電纜及電線長度清單
SOLIDWORKS Electrical 3D 主要功能:
SOLIDWORKS環境下電氣原理圖預覽
上百萬3D零件庫下載

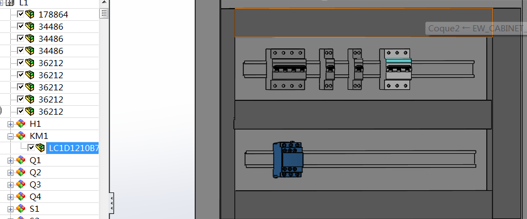

3D智能零件布局
3D DIN導軌
智能布線路徑/線槽
設備樹管理/編輯
同一項目用戶間的實時信息交換平臺
原理圖/設備/機柜同步關聯
SOLIDWORKS Electrical 2D 與SOLIDWORKS Electrical 3D之間數據實時交換
原理圖,模型,線纜清單數據動態關聯
在電氣柜或機械裝配體的設計過程中,為布線和安裝環節節省大量時間。
大減少了裝配面板時的錯誤發生。
數據同步共享。
數據實時更新,2D原理圖與3D模型數據實時關聯。
多用戶共享數據庫,無需中間格式文檔轉換。
確保數據一致性。
圖紙,設備,接線表動態關聯。
確保團隊有效溝通。
