SOLIDWORKS Electrical 是一款高端設計軟件,工業電氣及自動化工程設計解決方案。
標準的Windows操作界面,幫助設計師在更短的時間內完成更出色的設計。
SOLIDWORKS Electrical幫助工程師在項目最初階段通過單線圖工具和元件管理功能,
在開始繪制原理圖之前呈現項目的設計思路,掌握項目的整體規劃。
SOLIDWORKS Electrical是專為職業設計師們奉獻的一個全新電氣CAD解決方案。
原理圖首次采用智能布線,以及國際標準符號庫幫助工程師快速高效的繪制圖紙。
操作簡單,使用SOLIDWORKS Electrical設計時無需掌握任何特殊指令。首次采用智 能工具菜單引導用戶設計,無論項目大小,允許多個設計師同時工作于同一項目。
功能:
用戶界面
長達20多年的電氣CAD軟件開發經驗,用最 先進的技術開發出這款革新電氣設計領域的產品。
SOLIDWORKS Electrical 2D采用全Windows風格操作界面,將 放棄/恢復 功能實現到繪圖的各個環節。
簡單易操作、個性化的菜單欄使用戶一目了然的選擇運用操作指令。
存儲工程數據至數據庫
SOLIDWORKS Electrical 2D 將所有的元器件數據,包括電氣符號,連接線及組件,電纜的說明數據存儲為一個代表設備數字模型的數據庫文件,當您用SOLIDWORKS Electrical 進行設計時,就是對此數據庫文件進行實時的操作。
核心技術
SOLIDWORKS Electrical 作為空前先進技術的產物。
圖紙完全兼容DWG文件,實現了與不同類型圖紙間的自由交流?;赟QL Server 數據庫,XML類型的配置文件,以及100%的Unicode 編碼應用。
SOLIDWORKS Electrical 2D 2013版適用于Windows XP與VISTA,Windows 7,包含32/64位操作系統。

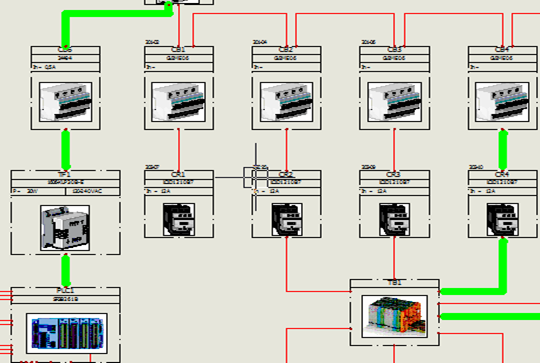

布線方框圖
布線方框圖允許用戶在繪制原理圖之前,將電氣圖中各設備間的連接用單線圖的形式直觀的表現在圖紙上。
用戶使用方框圖可以直接對設備及電纜自定義,并同時估算工程基本造價。
方框圖中的所有數據信息都能夠自動反饋到電氣圖紙中。
模塊化設計
將標準設計方案存儲為標準的項目或圖形模塊,允許在其他項目中隨時調用。 SOLIDWORKS Electrical 2D幫助設計師隨時存儲模塊化數據,作為項目的一部分,或作為某個完整的功能模塊供所有用戶使用
PLC I/O 編輯功能是 SOLIDWORKS Electrical 2D的一項特殊功能。PLC編輯功能作為工程項目中眾多基本設計功能的一項: 包括PLC選型,卡片的類型及型號,編程軟件界面選擇,工程造價以及布線工藝選擇等。
SOLIDWORKS Electrical 2D 提供了所有在電氣自動化生產和設計中所需要的功能:
圖紙繪制工具。
多線制繪制。
符號插入自動切斷電線。

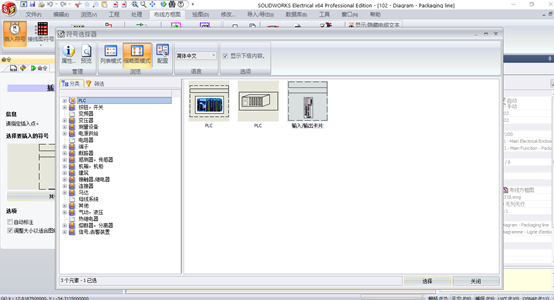

多國標準符號庫(GB,IEC,ANSI...)。
完整的單線制繪制工具。
宏編輯和應用。

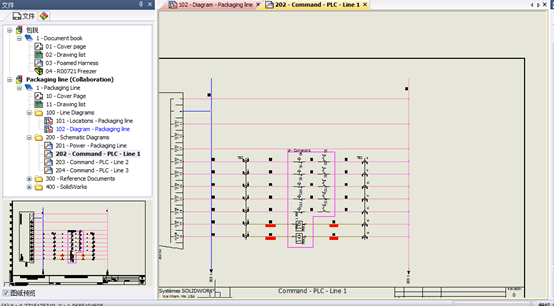

實現圖紙及工程的復制。

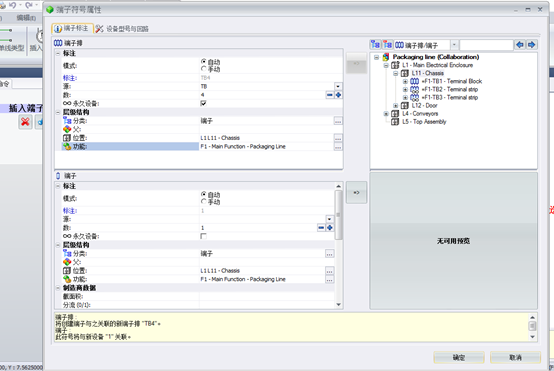

允許編輯和自動生成接線板圖形。
PLC I/O管理。
制造商產品庫。
完整細致的產品分類。
不同標準的線號生成。
實時交叉參考圖形。
基于IEC61346標準的位置功能管理。
允許項目融入所有類型的附件。
Excel報表,PDF格式打印,圖紙兼容DWG文件。
動態多國語言翻譯工具,圖紙中多國語言自動轉換。
無需繪圖即可預置項目清單。
ERP界面。
導航工具。
實時清單報表。
用戶自定義背景圖框。
不同格式的數據輸出: Excel...
自動完成元器件,電纜,電線,圖紙,位置,功能編號。
多國語言操作界面,多語言管理工具。
圖紙可在多國語言間自動轉換,允許圖紙中同時顯示多國語言文字信息。
智能翻譯工具,將工程譯為多個語言。
允許導入/導出Excel 格式 PLC I/O 表。
允許創建工程模板。
允許多個用戶同時工作于同一項目。
